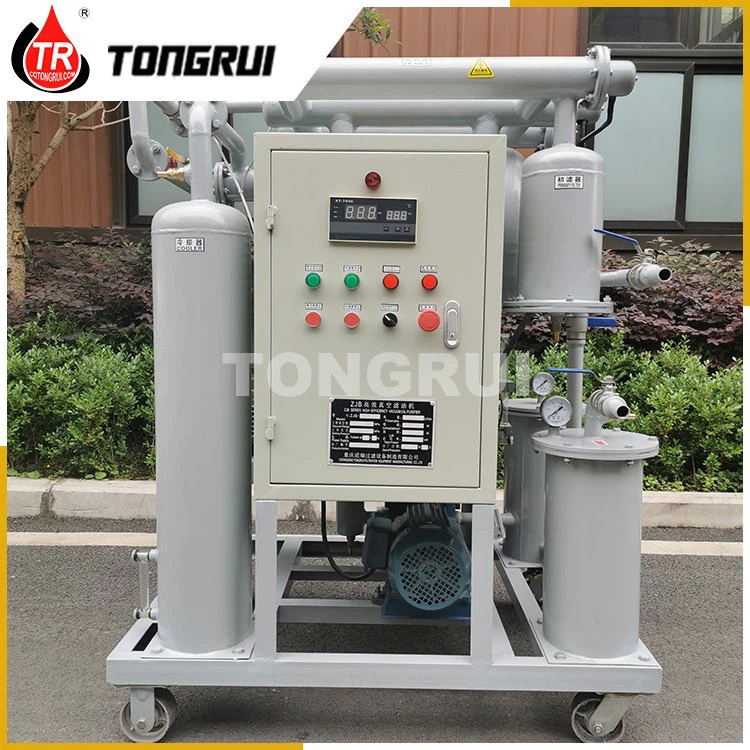

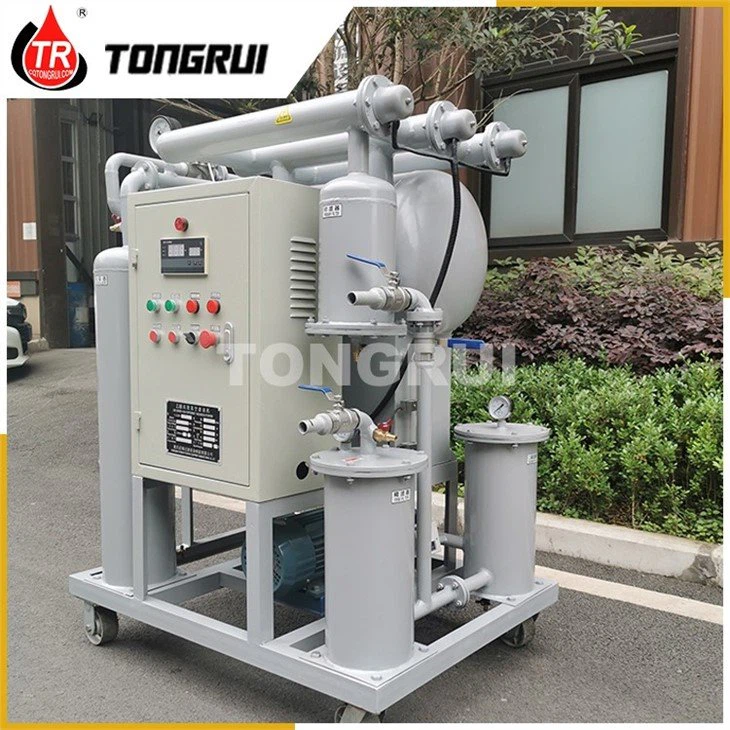

Trafoõli filtreerimisseade

ZJB seeria trafoõli filtreerimisseadet kasutatakse peamiselt isolatsiooniõli, trafoõli omaduste parandamiseks. See võib eemaldada jälgi vett, gaasi, lisandeid jne. Isolatsiooniõlist, elektriõlist ja trafoõlist tõhusalt ja kiiresti, et suurendada isolatsioonisüsteemiga trafode, kaitselülitite, vastastikuste induktiivpoolide, kaabli ja kondensaatorite jõudlust.

Küsi pakkumist

Kirjeldus

Kasutusala

Veebipõhised töömärkmed:

Esimene on ettevalmistus:

1. Valmistage kvalifitseeritud õli 5-6% trafoõli täitekogusest ja asetage see õlifiltri kõrvale;

2. Trafo põhjas olev õli äravooluklapi port peab olema sobitatud õlifiltri õli sisselasketoruga.

3. Trafoõli filtreerimisseade peaks olema varustatud kvalifitseeritud õliga 1/2 vaakumpaagi õlistandardi torust (rõhukindluse väärtus ≥ 50KV);

4. Avage trafo õlipadja kate, sisestage õlifiltri õli väljalasketoru õlitasemele õlipadjal ja seejärel sulgege õlipadja kate puhta filterpaberi või kilega;

5. Sisestage õlifiltri õli sisselasketoru kvalifitseeritud õliga valmistatud õlitrumlisse;

6. Avage trafo põhjas õli äravooluklapp ja tühjendage 3-5% trafo õlist (3-5% õli on peamiselt lisandid ja vesi, mis tuleb ühendada ja tühjendada eraldi);

7. Samal ajal kui 6. etapp, tuleb õlifilter teha kõrgeks vaakumiks (vähemalt -0,09MPa) ja trafoõli padja õlitaset tuleb kohe täiendada;

8. Kui trafo põhjas olev õli äravooluklapp tühjendab 3–5% "vanaõlist", ühendage õlifiltri õli sisselasketoru õli äravooluklapiga;

9. Sel ajal võib trafoõli filtreerimisseade normaalselt töötada.

Tehniline kirjeldus

Üksuse		Ühik	ZJB -10	ZJB -20	ZJB -30	ZJB -50	ZJB -75	ZJB -100	ZJB -150	ZJB-200
Vookiirus		L/H	600	1200	1800	3000	4500	6000	9000	12000
Vaakumaste		Mpa	-0.06 ~ -0.098
Töörõhk		Mpa	≤0,4
Veatu		H	4000
Töötemperatuur		°C	20-80
Pidev tööaeg		H	150
Toiteplokk			380V / 50Hz (või vastavalt vajadusele)
Müra		dB(A)	≤75				≤80
Küttevõimsus		Kw	9	15	18	30	48	60	90	105
Koguvõimsus		Kw	11	17	21	33	53	65	96	116
Sisselaske- ja väljalaskeava suurus		Mm	25	25	25	32	40	40	50	60
Kaal		Kg	380	400	420	510	550	730	960	1200
Suurus	L	Mm	1050	1150	1200	1300	1600	1600	2100	2200
	W	Mm	750	800	800	900	1000	1200	1500	1600
	H	Mm	1400	1450	1500	1600	1800	1850	2000	2100
